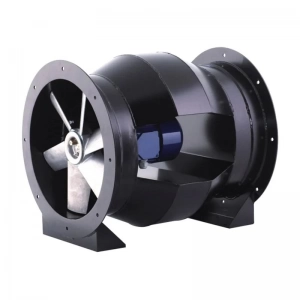

Осевой вентилятор Ровен YWF-2Е-200 with tube (ZT) на фланцах
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.
Вентилятор осевой данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
- Компактные, малошумные вентиляторы;
- Лопасти из углеродистой стали с лакокрасочным покрытием;
- Удобный монтаж;
- Установка в любом положении;
- Ресурс не менее 40 000 часов работы;
- Класс защиты электродвигателя IP 54;
- Биметаллическая защита двигателя;
- Температура перемещаемого воздуха -25°С...+40°С.
Технические характеристики
Модель
Напряжение/
частота, В/50Гц
Число
фаз
Потребляемая
мощность,
кВт
Ток,
А
Частота вращения,
об/мин
Масса,
кг
Уровень звукового давления, дБа
Расход воздуха, м3/ч
YWF-2Е-200 with tube (ZT)
220
1
0,08
0,35
2700
1,9
60
870
YWF-4Е-200 with tube (ZT)
220
1
0,029
0,12
1460
1,9
48
490
YWF-2Е-250 with tube (ZT)
220
1
0,18
0,78
2500
3,0
68
1800
YWF-4D-250 with tube (ZT)
380
3
0,06
0,13
1350
2,7
50
1000
YWF-4Е-250 with tube (ZT)
220
1
0,05
0,22
1380
2,5
50
1000
YWF-2D-300 with tube (ZT)
380
3
0,25
0,45
2500
4,7
72
3000
YWF-2Е-300 with tube (ZT)
220
1
0,25
1,1
2530
4,7
70
3000
YWF-4D-300 with tube (ZT)
380
3
0,095
0,26
1400
4
55
1950
YWF-4Е-300 with tube (ZT)
220
1
0,09
0,38
1370
3,2
55
1900
YWF-4D-350 with tube (ZT)
380
3
0,145
0,37
1390
4,7
63
3110
YWF-4Е-350 with tube (ZT)
220
1
0,138
0,68
1370
4,7
62
2980
YWF-6D-350 with tube (ZT)
380
3
0,09
0,29
940
4,7
53
2100
YWF-6Е-350 with tube (ZT)
220
1
0,08
0,4
930
4,7
53
2100
YWF-4D-400 with tube (ZT)
380
3
0,19
0,48
1380
6,1
67
3700
YWF-4Е-400 with tube (ZT)
220
1
0,18
0,81
1350
6,1
67
3700
YWF-6D-400 with tube (ZT)
380
3
0,115
0,36
900
6,1
60
2800
YWF-6Е-400 with tube (ZT)
220
1
0,115
0,67
940
6,1
58
2800
YWF-4D-450 with tube (ZT)
380
3
0,25
0,58
1400
6,9
68
4820
YWF-4Е-450 with tube (ZT)
220
1
0,25
1,15
1380
6,9
71
4800
YWF-6D-450 with tube (ZT)
380
3
0,15
0,48
930
6,9
62
3100
YWF-6Е-450 with tube (ZT)
220
1
0,12
0,6
950
6,9
60
3100
YWF-4D-500 with tube (ZT)
380
3
0,45
0,93
1320
9,5
72
7000
YWF-4Е-500 with tube (ZT)
220
1
0,42
1,85
1320
9,5
72
6950
YWF-6D-500 with tube (ZT)
380
3
0,25
0,78
920
9,5
67
5130
YWF-6Е-500 with tube (ZT)
220
1
0,23
1,15
920
9,5
67
5200
YWF-4D-550 with tube (ZT)
380
3
0,65
1,2
1300
10,5
74
8500
YWF-4Е-550 with tube (ZT)
220
1
0,55
2,45
1310
10,5
74
8500
YWF-6D-550 with tube (ZT)
380
3
0,33
0,87
900
10,5
67
7100
YWF-6Е-550 with tube (ZT)
220
1
0,33
1,68
910
10,5
67
7100
YWF-4D-630 with tube (ZT)
380
3
0,86
1,95
1365
15,0
81
13000
YWF-4Е-630 with tube (ZT)
220
1
0,81
3,5
1315
15,0
78
12500
YWF-6D-630 with tube (ZT)
380
3
0,55
1,57
920
15,0
75
9580
YWF-6Е-630 with tube (ZT)
220
1
0,50
2,2
930
15,0
75
9600
YWF-6D-710* with tube (ZT)
380
3
∆ 1,1
2,35
900
29,0
80
15800
Y 0,7
1,2
760
13500
Пример обозначения:
Вентилятор осевой YWF-4Е-250-B with tube
где: YWF – серия осевого вентилятора;
4 – число полюсов электродвигателя;
Е – комплектация однофазным двигателем;
(D - комплектация трехфазным электродвигателем);
250 – типоразмер вентилятора (по диаметру рабочего колеса);
B - нагнетание (S - всасывание);
with tube - на фланцах.
