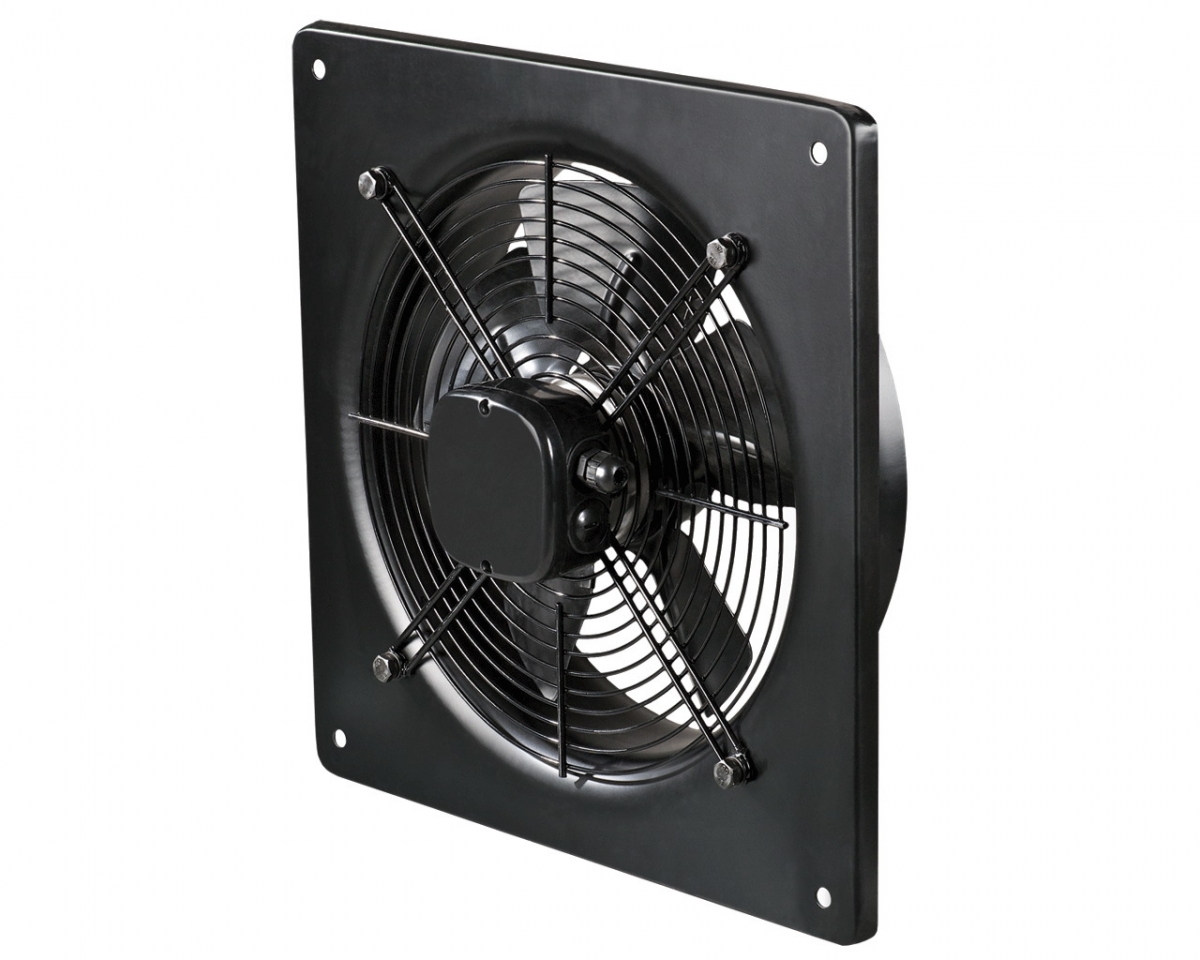

Осевой вентилятор низкого давления VENTS ОВ 4Е 250

Осевой вентилятор Вентс ОВ 4Е 250 с номинальной производительностью 800 м3/ч способен перемещать воздух с температурой в диапазоне от -30°С до +60°С. Вентилятор может использоваться как для вытяжной вентиляции, так и для приточной вентиляции. Данная модель оборудована однофазным электродвигателем. Вентилятор устанавливается непосредственно в стену, для удобства монтажа оборудован квадратной настенной пластиной.

Технические характеристикиПараметрВеличинаНапряжение, В
230Ток, А0,22Частота тока, Гц50Максимальная мощность, Вт
50Производительность, м3/ч
800
Скорость вращения, мин-1
1380Уровень шума на расстоянии 3 м, дБ(А)
55Максимальная температура перемещаемого воздуха, С-30...+60Вес, кг3.5Защита, класс
IP24Размер патрубка, мм
250Габаритные размеры

РазмерыDBB1dLмм2603703207155Диаграмма

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300



Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Если предполагается использовать вентилятор для вытяжной вентиляции, то для выброса воздуха со стороны улицы можно использовать гравитационную решетку, которая устанавливается со стороны улицы и под воздействием потока воздуха открывается. При выключении вентилятора ламели решетки под воздействием силы тяжести закрываются.

Пример использования вентилятора
