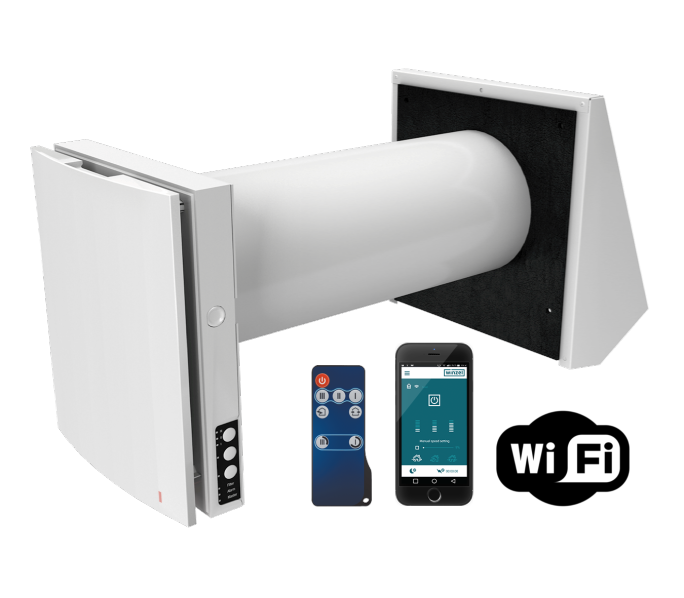

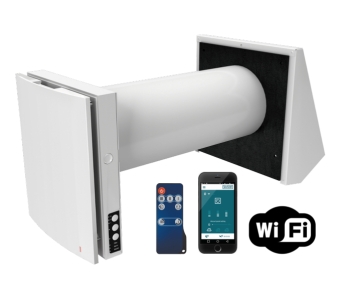

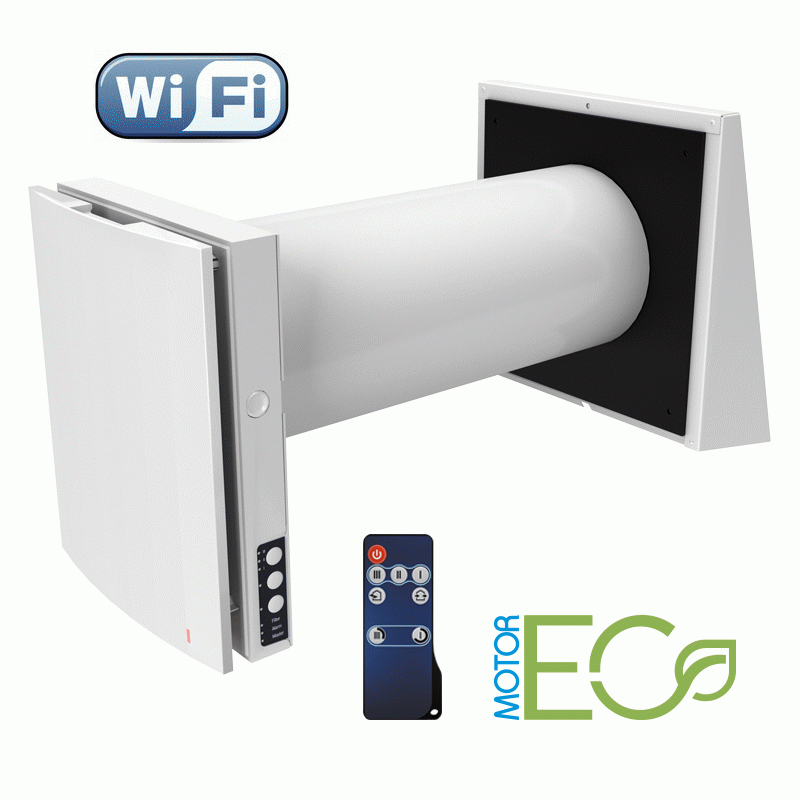

Рекуператор Blauberg Winzel Expert WiFi RW1-50 P Trio (комплект 3 шт)

Описание:

Рекупер Winzel Expert WiFi предназначен для обеспечения вентиляции комнаты жилого или коммерческого помещения. Проветриватель с рекуперацией может обеспечить приток свежего воздуха и вытяжку с использованием рекуперация тепла. Максимальное энергопотребление данной модели составляет всего 3,2 Вт в час. Также рекупер может работать в режиме постоянного притока (в теплое время года) или вытяжки.

Работа данной модели может осуществлять дистанционно с помощью смартфона, в устройстве есть встроенный WiFi модуль. Также устройство можно подключать к системе "умный дом".

Уровень шума устройства при его использовании ночью составляет всего 13 дБА, что практически не улавливает человеческое ухо.

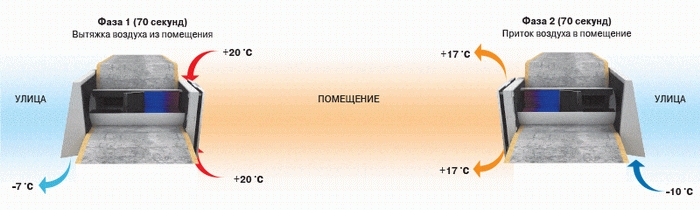

Рекуперация в устройстве происходит следующим образом

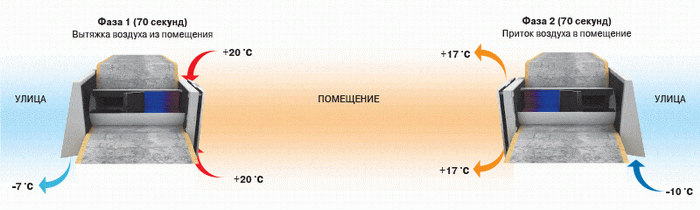

Воздух из помещения, с помощью встроенного вентилятора, удаляется на улицу в течение 70 секунд. При удалении воздух проходит керамический рекуператор, который за это время успевает нагреться. По истечения этого времени, вентилятор в устройстве выключается и через 2 секунды включается в режим подачи воздуха с улицы в помещение.

Холодный воздух поступает в регенератор, впитывает в нем влагу и тепло, и через лицевую решетку проветривателя поступает в помещение. Через 70 секунд вентилятор опять выключается и переключается через 2 секунды в режим вытяжки. Этот процесс происходит постоянно, тем самым обеспечивает вентиляцию помещения.

Механический проветриватель может работать в следующих режимах:

• реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• постоянная вытяжная вентиляция
• постоянная приточная вентиляция (режим рекомендуется использовать в теплое время года)

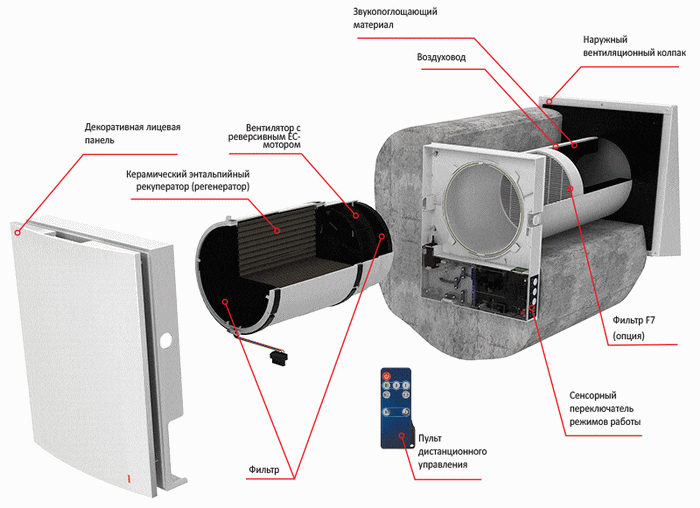

Состоит из лицевой панели, наружного вентиляционного колпака, вентилятора, фильтров, телескопического канала и рекуператора. Устройство встраивается в стену комнаты, которая выходит наружу.Для перемещения воздуха в устройстве используется осевой реверсивный вентилятор с низким энергопотреблением - не больше 3,2 Вт.

Керамический рекуператор представляет собой цилиндр с большим количеством шестигранных отверстий. Благодаря большой площади соприкосновения материала с воздухом, рекуператор может обеспечить высокий процент возврата тепла на подогрев воздуха - до 97% при 1 скорости.

Для очистки атмосферного воздуха и защиты элементов проветривателя используются два фильтра с классом фильтрации G3.

Вентилятор с электродвигателем размещен внутри телескопического канала. Длину канала отрегулировать в диапазоне от 250 мм до 475 мм для установки в стену. Внутри канал изолирован звукопоглощающим материалом.

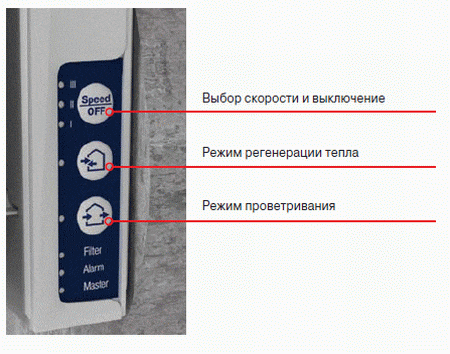

Управлять работой можно с помощью сенсорной панели на корпусе лицевой решетки или с помощью дистанционного пульта.

С помощью сенсорной панели можно:

• выбрать скорость из трех или выключить проветриватель
• включить режим рекуперации
• включить режим проветривания, когда рекупер будет работать в вытяжном или приточном режиме (данный параметр задается на DIP-переключателе, см. ниже в разделе Монтаж)

Также, на панели есть индикация:

• Filter. Каждые 90 дней индикатор напоминает о необходимости очистки фильтра
• Alarm. Загорается при возникновении поломки проветривателя
• Master. Загорается при использовании нескольких рекуператоров в одной цепи, сигнализирует о том, что это устройство первое в системе проветривателей.

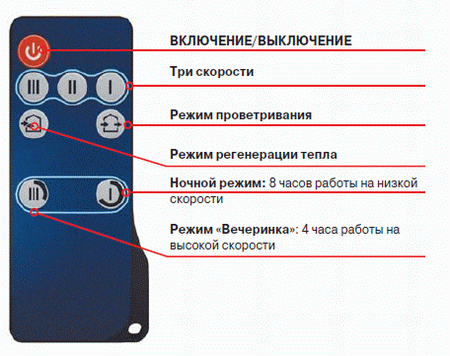

С помощью дистанционного пульта управления можно помимо функций, перечисленных выше, включать ночной режим, когда устройство будет работать в бесшумном режиме 8 часов и режим "Вечеринка" для включения проветривателя на максимальной производительности на 4 часа.

Установка оборудована датчиком влажности для контроля влажности в помещении.

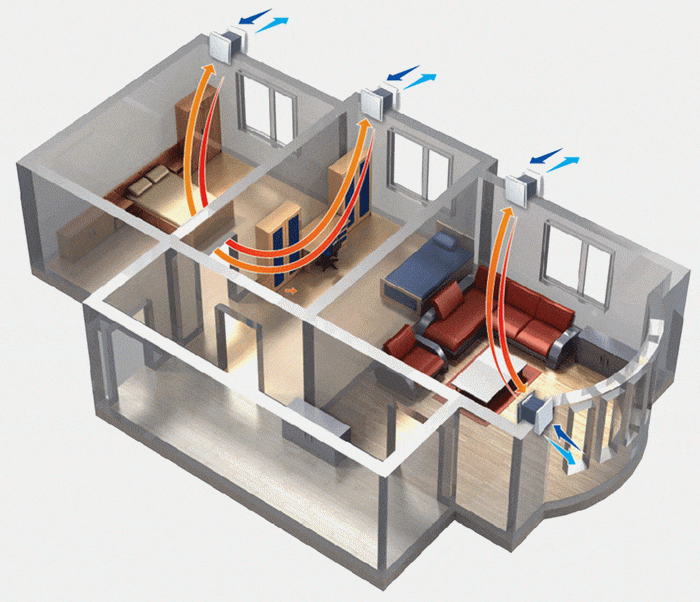

Совместная работа нескольких проветривателей

При вентиляции нескольких помещений, например спальни, детской и кабинета в квартире, можно подключить проветриватели в одну цепь и задать их совместную работу параллельно или последовательно. Управление всей цепью устройств будет осуществляться с помощью первого проветривателя.

При параллельной работе все проветриватели будут работать в одном режиме, при последовательном подключении включение следующего проветривателя в режим будет происходить после окончания режима первого и так далее.

Оптимальным является монтаж парного количества реверсивных установок, которые работают циклически и в противофазе. Это означает, что часть установок одновременно обеспечивают приток свежего воздуха с улицы, а часть – вытяжку загрязненного воздуха из помещения. Это позволяет создать наиболее эффективную сбалансированную вентиляции.

Рекупер следует размещать в верхней зоне помещения на расстоянии от потолка и стены минимум 500 мм. Это необходимо для того, чтобы воздух, который поступает с улицы зимой при своем смешивании с воздухом внутри нагрелся до комнатной температуры, прежде чем он попадет в зону, где находится человек.

Установка предназначена монтажа в наружную стену толщиной от 250 до 500 мм в предварительно подготовленное круглое отверстие диаметром 180 мм. Рекомендуется для изготовления такого отверстия использовать алмазное сверление, так как при нем меньше всего пыли, минимальная вибрация на стену и отверстие на выходе идеальной цилиндрической формы.

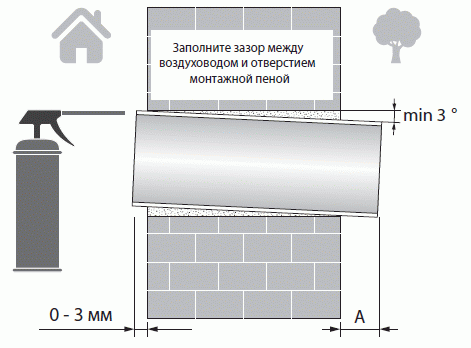

После установки канала в стене, пространство между каналом и стеной заполняется монтажной пеной. Канал следует устанавливать с наклоном минимум в 3°, это необходимо для предотвращения попадания конденсата внутрь помещения.

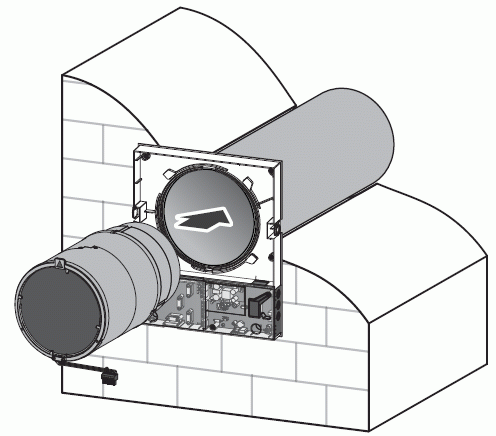

Далее внутри помещения устанавливается тыльная часть лицевой панели, внутрь канала устанавливается картридж с вентилятором, фильтром и рекуператором. Производится подключение разъема к плате.

Со стороны улицы на выступающую часть воздуховода устанавливается наружный колпак. Устройство готово к работе.

При строительстве нового здания или выполнения ремонта помещения монтаж проветривателя происходит в два этапа:

1. Монтаж воздуховода в стену, прокладка электрического кабеля к месту установки в штробе, установка наружного вентиляционного колпака

2. После выполнения внутренних работ по отделке стен устанавливается картридж, подключается питание к блоку контроллера и

*данное видеопособие описывает работу рекупера Blauberg, которое полностью индентично устройству Winzel

Фильтры устройства необходимо периодически чистить пылесосом каждые 1-3 месяца. Периодичность зависит от условий окружающей среды, где установлен проветриватель. В городе это необходимо делать чаще, за городом такая потребность возникает реже. Также допускается мойка фильтров, перед установкой их в таком случае необходимо высушить.

Один раз в год необходимо очищать крыльчатку вентилятора и рекуператор сухой щеткой или пылесосом. Также рекомендуется один раз в год снимать наружный колпак и очищать его при необходимости.

При уменьшении производительности проветривателя необходима замена фильтров.

Производитель гарантирует нормальную работу проветривателя в течение 24 месяцев со дня продажи.

Характеристики:

• Тип ПК - Принудительная вентиляция с реверсивным режимом регенерацией тепла
• Рекупер Winzel Expert WiFi Trio (комплект 3 шт)

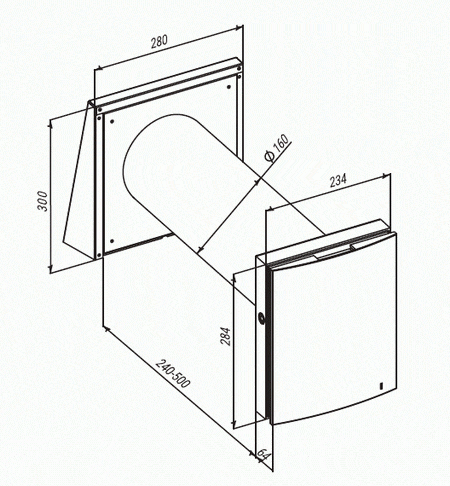

• Длина - min 240мм, max 500мм (допкомплект 1000мм)
• Производительность - min 9 м3/ч, max 108 м3/ч
• Мощность - от 3,2 Вт до 18 Вт
• Уровень шума - от 13 Дб до 51 Дб
• Особенности - 3 штуки, Wi Fi управление, Режим контроля влажности, Пульт ДУ, Восемь режимов, Четыре скорости, Реверсивный режим (приток - 70 сек, вытяжка - 70 сек.), Синхронизация нескольких ПУ
• Рекуператор / КПД - Керамический / 87%
• Производитель - Blauberg
• Страна производства - Германия
