Вентилятор VENTS iFan
Производство - Vents
Гарантия - 5 лет
Шум - всего 21 дБА
Энергопотребление - до 3,8 Вт
Функции: таймер, датчик влажности.
Применение

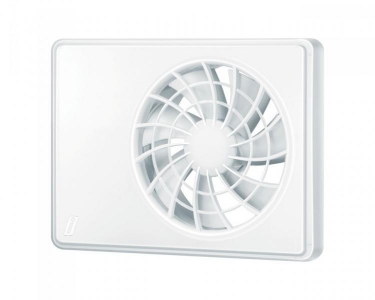

VENTS iFan - это современный вытяжной бесшумный вентилятор с инновационными технологиями в стильном дизайне, который поможет создать новый уровень комфорта в санузлах, душевых, кухнях и других бытовых помещениях.
Интеллектуальные встроенные функции управления позволяют установить персональные настройки для создания максимально комфортного микроклимата.

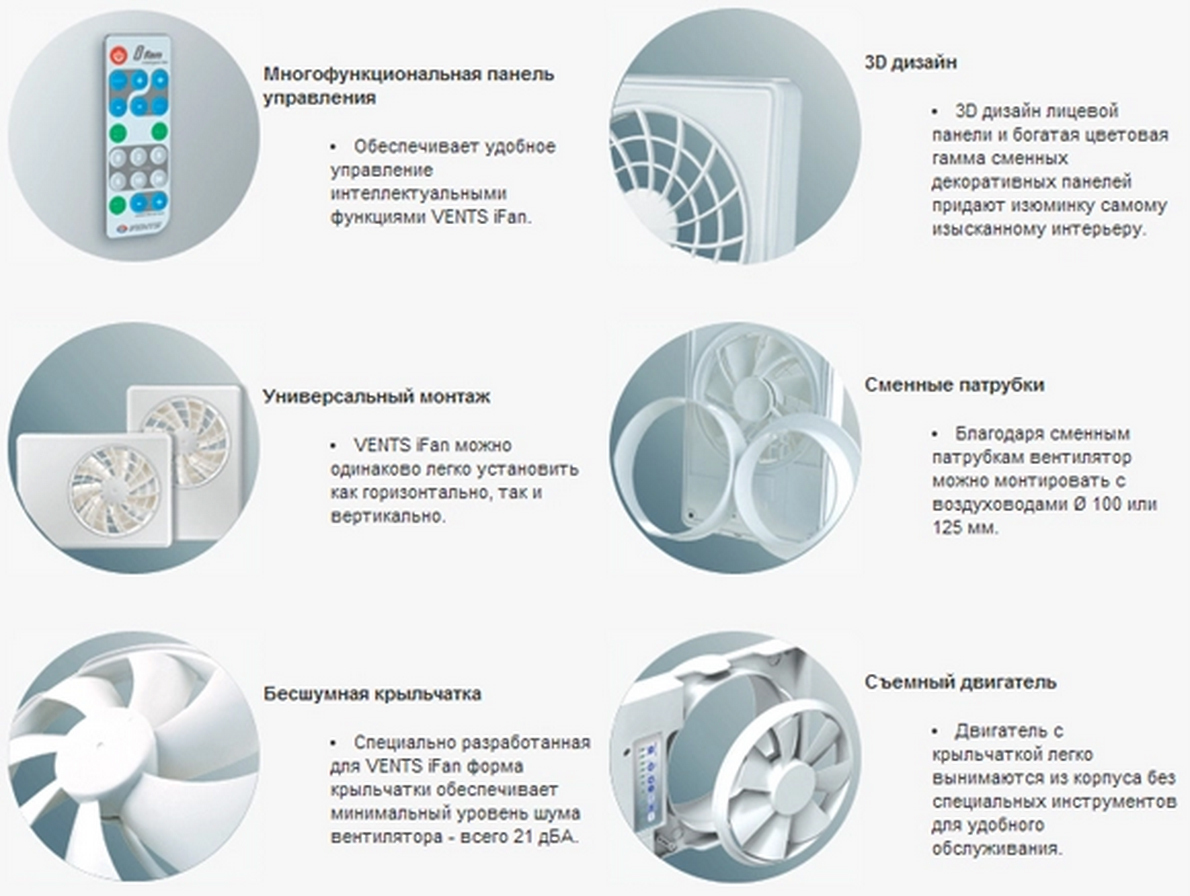

Конструкция
Пульт ДУ (опционально)
Обеспечивает комфортное управление интеллектуальными функциями VENTS iFan
3D дизайн

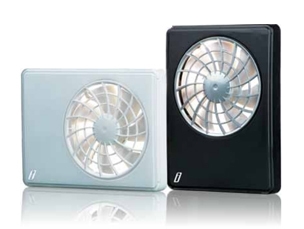

3D дизайн лицевой панели и богатая цветовая гамма сменных декоративных панелей VENTS iFan придадут изюминку самому изысканному интерьеру
Универсальный монтаж
VENTS iFan легко монтируется как в вертикальном, так и в горизонтальном положении
Сменные насадки
Сменные насадки позволят монтировать вентилятор VENTS iFan с воздуховодами Ø 100 или 125 мм
Бесшумная крыльчатка
Специально разработанная для VENTS iFan форма крыльчатки обеспечивает минимальный уровень шума вентилятора - всего 21 дБА
Съемный двигатель
Двигатель с крыльчаткой легко вынимаются из корпуса без специальных инструментов для удобного обслуживания

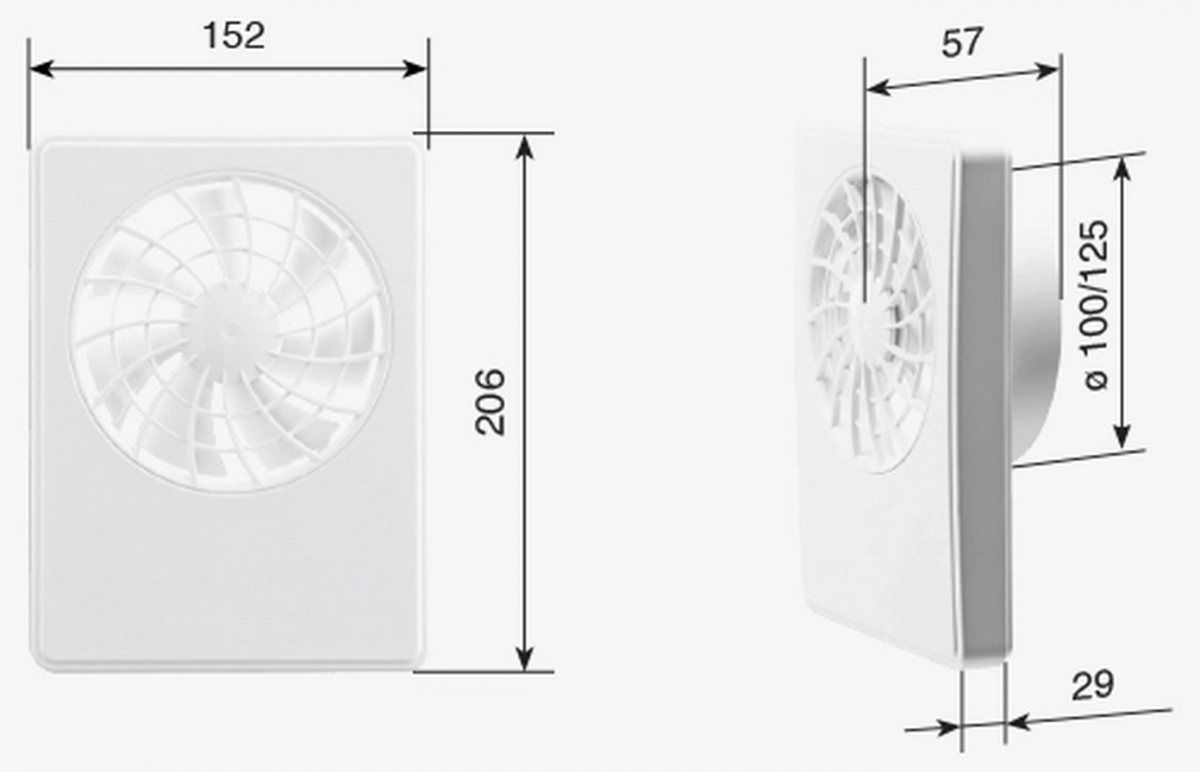

Корпус вентилятора сверхтонкий - толщина без патрубка составляет всего 29 мм.
Вентилятор оснащен встроенным ползунковым переключателем сетевого напряжения ВКЛ/ВЫКЛ для быстрого отключения при обслуживании.

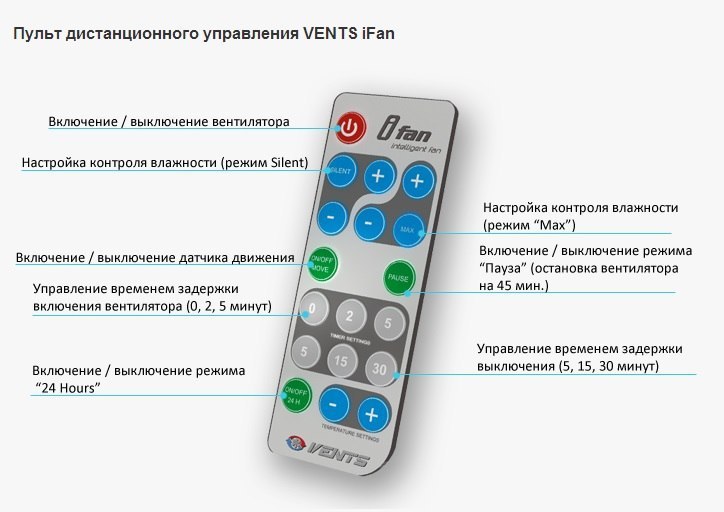

Пульт ДУ

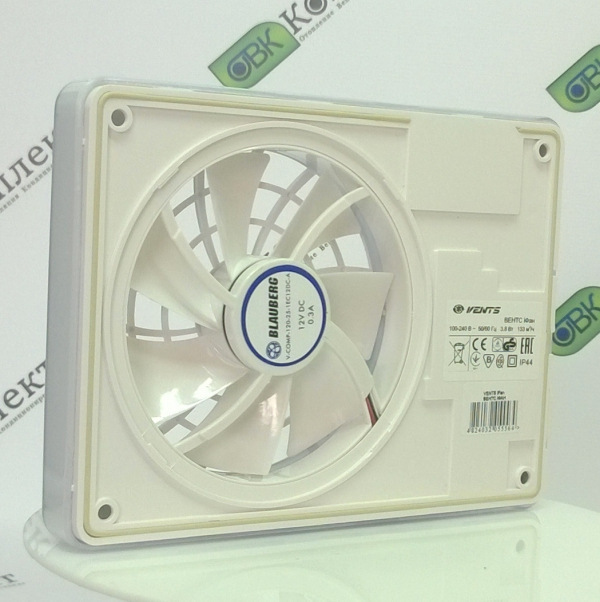

Двигатель
В вентиляторе VENTS iFan расположен надежный двигатель на шарикоподшипниках с минимальным энергопотреблением до 3,8 Вт.
Преимущество Подшипников в том, что они не требуют технического обслуживания и содержат достаточное количество смазки для всего срока работы двигателя.
Питание вентилятора осуществляется через встроенный импульсный блок с широким диапазоном питающего напряжения 100-240 В при 50-60 Гц, поэтому вентилятор может применяться в разных странах и стабильно работает в энергосетях с „размытым“ стандартом качества электроэнергии.
Двигатель установлен на резиновой виброгасящей вставке для поглощения вибраций и обеспечения бесшумной работы вентилятора.
Двигатель оборудован защитой от перегрева.
Модификации
iFan - Базовая модель вентилятора с интеллектуальным контролем влажности.
iFan Move - Модель вентилятора с интеллектуальным контролем влажности и дополнительным управлением по датчику движения.
iFan Celsius - Модель вентилятора с интеллектуальным контролем и управлением температуры в помещении.
Интелект. функции
Для управления интеллектуальными функциями вентилятор оснащен многофункциональной панелью управления.

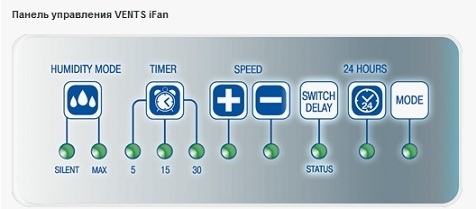

Панель управления VENTS iFan:
HUMIDITY MODE / Настройки контроля влажности
TIMER / Управление временем задержки включения / выключения вентилятора
SPEED / Настройка скорости работы вентилятора
SWITCH DELAY / Управление задержкой включения вентилятора
24 HOURS / Постоянное проветривание
MODE / Управление режимами работы вентилятора
Панель управления VENTS iFan Move:
HUMIDITY MODE / Настройки контроля влажности
TIMER / Управление временем задержки включения / выключения вентилятора
SPEED / Настройка скорости работы вентилятора
ON/OFF MOVE / Включение / выключение датчика движения
SWITCH DELAY / Управление задержкой включения вентилятора
24 HOURS / Постоянное проветривание
MODE / Управление режимами работы вентилятора
Панель управления VENTS iFan CELSIUS:
TEMP/ MODE / Управление режимами удаления теплого воздуха
TIMER / Управление временем задержки включения / выключения вентилятора
SPEED / Настройка желаемого значения температуры / Управление скоростью работы вентилятора
SWITCH DELAY / Управление задержкой включения вентилятора
TEMPERATURE/ 24 HOURS / Настройка порога срабатывания датчика температуры / Включение режима постоянного проветривания 24 ЧАСА
MODE / Управление режимами работы вентилятора
- Включение / выключение вентилятора
- Выбор режима удаления теплого воздуха Silent
- Выбор режима удаления теплого воздуха Max
- Настройка скорости режима Silent
- Настройка скорости режима Max
- Настройка таймера задержки включения (0, 2 или 5 минут)
- Настройка таймера задержки выключения (5, 15 или 30 минут)
- Включение / выключение режима «Пауза» (остановка работы вентилятора на 45 минут)
- Настройка порога срабатывания датчика температуры
- Включение режима постоянного проветривания 24 ЧАСА
- Для модели VENTS iFan CELSIUS кнопка на пульте не активна (предназначена для модели VENTS iFan MOVE)
Интелект. функции
TEMP. MODE
УПРАВЛЕНИЕ РЕЖИМАМИ УДАЛЕНИЯ ТЕПЛОГО ВОЗДУХА
Выбор режима удаления теплого воздуха Silent или Max по заданному порогу температуры.
Silent –активный режим реагирования на повышение температуры с производительностью до 83 м3/ч.
Мах – активный режим реагирования на повышение температуры с производительностью до 133 м3/ч.
При превышении порога температуры, установленного пользователем, вентилятор переключится на повышенную скорость для удаления излишнего тепла. После того, как температура в помещении опустится на 2 °С ниже установленного порога, вентилятор переключится в предыдущий режим.
УПРАВЛЕНИЕ ВРЕМЕНЕМ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ ВЕНТИЛЯТОРА
Настройка времени задержки включения / выключения вентилятора после сигнала от внешнего выключателя:
— установка времени задержки включения вентилятора на повышенную скорость – 0, 2 или 5 минут (в сочетании с кнопкой SWITCH DELAY);
— установка времени задержки выключения для окончательного удаления воздуха – 5, 15 или 30 минут.
УПРАВЛЕНИЕ СКОРОСТЬЮ РАБОТЫ ВЕНТИЛЯТОРА / НАСТРОЙКА ПОРОГОВОГО ЗНАЧЕНИЯ ТЕМПЕРАТУРЫ
Настройка с помощью кнопок SPEED «+» и SPEED «–» скорости работы вентилятора в режиме Silent. Настройка с помощью кнопок SPEED «+» и SPEED «–» в сочетании с кнопкой MODEскорости работы вентилятора в режиме Max.
Настройка с помощью кнопок SPEED «+» и SPEED «–» в сочетании с кнопкой TEMPERATURE порогового значения температуры, при которой вентилятор включается или переходит на большую скорость. Диапазон выбора температуры от 18 до 36 °С.
По умолчанию установлена температура 24 °С.
ИНДИКАЦИЯ РЕЖИМОВ РАБОТЫ ВЕНТИЛЯТОРА
Индикатор горит зеленым цветом – вентилятор работает при срабатывании внешнего выключателя.
Индикатор мигает зеленым цветом 1 раз в 2 секунды – вентилятор в режиме ожидания.
Индикатор горит красным цветом – вентилятор работает в режиме 24 ЧАСА.
Индикатор мигает красным цветом 1 раз в 2 секунды – вентилятор работает в режиме удаления теплого воздуха.
Индикатор поочередно мигает зеленым и красным цветом – вентилятор работает в режиме интервального проветривания.
Индикатор мигает красным цветом 2 раза в 1 секунду – вентилятор отрабатывает задержку включения.
РЕЖИМ ПОСТОЯННОГО ПРОВЕТРИВАНИЯ 24 ЧАСА
Кнопка позволяет активировать режим постоянного проветривания на минимальной скорости 33 м3/ч (Ø100 мм) или 40 м3/ч (Ø125 мм) до срабатывания датчика температуры, а также внешнего выключателя.
По умолчанию режим 24 ЧАСА выключен.
ПАУЗА
Управление функцией ПАУЗА возможно только с пульта ДУ.
Нажатие кнопки PAUSE приостанавливает работу вентилятора на 45 минут. По истечении данного периода времени или при повторном нажатии кнопки PAUSE вентилятор возвращается в предыдущий режим работы.
После каждых 15 часов простоя вентилятор автоматически включается и в течение 2 часов проветривает помещение с производительностью 72 м3/ч (Ø100 мм) или 83 м3/ч (Ø125 мм). Сигнал от датчика температуры или срабатывание внешнего выключателя возвращают вентилятор в предыдущий режим работы.
HUMIDITY MODE / Настройки контроля влажности
Бесшумный вентилятор VENTS iFan оборудован интеллектуальным датчиком влажности с 3-мя режимами работы:
- SLEEP – вентилятор ожидает сигнал от датчика влажности или внешнего выключателя.
- SILENT – оптимальный режим удаления влажности, который обеспечивает достаточную производительность вентилятора (до 83 м3/ч) в сочетании с бесшумной работой.
- MAX – режим удаления излишней влажности, при котором скорость вращения крыльчатки обеспечивает максимальную производительность вентилятора (до 133 м3/ч).
Бесшумный вентилятор VENTS iFan оборудован 3-мя таймерами:
- Таймер удаления влажности – установка времени работы вентилятора для окончательного удаления влажности после ее стабилизации (30, 45, 60 минут).
- Таймер задержки выключения - при срабатывании датчика движения или внешнего выключателя вентилятор работает 5, 15 или 30 минут, а затем возвращается в предыдущий режим работы.
- Таймер задержки включения - если Вы часто и кратковременно посещаете ванную комнату, то во избежание лишнего включения вентилятора, Вы можете настроить задержку его включения. При увеличении влажности, сигнале от внешнего выключателя или датчика движения вентилятор ускорится не сразу, а через некоторое время (0,2 или 5 минут).
В бесшумном вентиляторе VENTS iFan реализована функция плавной регулировки производительности в диапазоне 10 скоростей:
- для режима SILENT: от 40/33 до 83/72 м3/ч (Ø125/100 мм);
- для режима MAX: от 83/72 до 133/106 м3/ч (Ø125/100 мм).
Автоматическое включение вентилятора в режим SILENT при поступлении сигнала с датчика движения. Зона действия датчика 1-4 м, угол обзора 100°.
24 HOURS / Постоянное проветриваниеРежим работы бесшумного вентилятора VENTS iFan на небольшой скорости, обеспечивающий минимальный воздухообмен в помещении 40/33 м3/ч (Ø125/100 мм). При изменении влажности вентилятор перейдет в режим MAX (по умолчанию) или SILENT. При получении сигнала от датчика движения или внешнего выключателя вентилятор перейдет в режим SILENT.
Автоматическое интервальное проветриваниеИнтегрированная функция автоматического включения проветривания помещения. Каждые 15 часов вентилятор включается на 2 часа для проветривания помещения с производительностью 83/72 м3/час (Ø125/100 мм).
* В зависимости от диаметра используемого патрубка производительность вентилятора различается.
